18650 लिथियम बैटरी कनेक्शन

2020-09-28 01:37

बैटरियों के वास्तविक उपयोग में अक्सर उच्च वोल्टेज और बड़े करंट की आवश्यकता होती है, जिसे श्रृंखला या समानांतर (या दोनों) में कई एकल बैटरी को जोड़ने की आवश्यकता होती है, हम इसे बैटरी पैक कहते हैं। 18650 लिथियम बैटरी पैक को एक निश्चित मानक की आवश्यकता होती है।

श्रृंखला में 18650 बैटरी: जब कई 18650 लिथियम बैटरी श्रृंखला में जुड़े होते हैं, तो बैटरी पैक वोल्टेज सभी बैटरी वोल्टेज का कुल होता है, लेकिन क्षमता अपरिवर्तित रहती है।

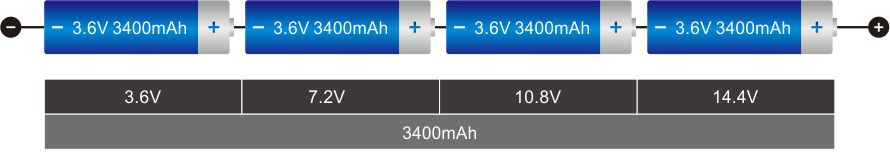

18650-4S कनेक्शन का योजनाबद्ध आरेख

समानांतर में 18650 बैटरी: यदि आप कई 18650 लिथियम बैटरी को समानांतर में जोड़ते हैं, तो आप अधिक शक्ति प्राप्त कर सकते हैं। लिथियम बैटरी का समानांतर कनेक्शन वोल्टेज को स्थिर रखता है, जबकि क्षमता बढ़ जाती है। कुल क्षमता सभी एकल लिथियम बैटरी की कुल क्षमता का योग है।

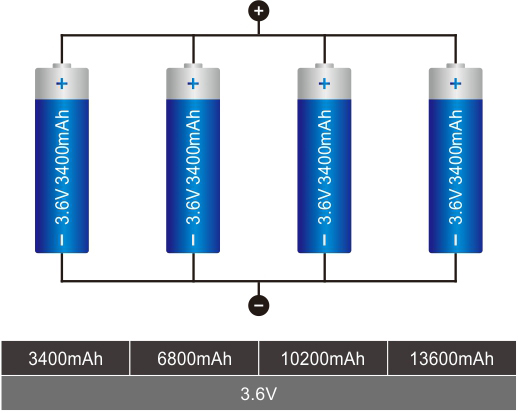

18650-4P कनेक्शन का योजनाबद्ध आरेख

18650 बैटरी की श्रृंखला और समानांतर कनेक्शन: श्रृंखला और समानांतर कनेक्शन की विधि श्रृंखला में कई लिथियम बैटरी को जोड़ना है और फिर बैटरी पैक को समानांतर में जोड़ना है। यह न केवल आउटपुट वोल्टेज, बल्कि क्षमता में भी सुधार करता है।

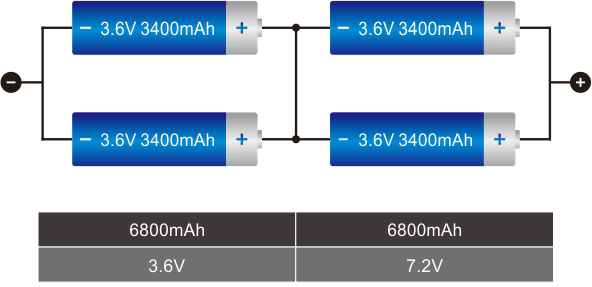

18650-2S2P कनेक्शन आरेख

  • श्रृंखला और समानांतर कनेक्शन लिथियम बैटरी बैटरी सेल मिलान की जरूरत है।
    लिथियम बैटरी मिलान मानक: वोल्टेज≤10mV प्रतिरोध ≤5mΩ क्षमता≤20 एमए
  • समान वोल्टेज वाली बैटरी
  • अलग-अलग बैटरियों में अलग-अलग वोल्टेज होते हैं। समानांतर में कनेक्ट होने के बाद, हाई-वोल्टेज बैटरी लो-वोल्टेज बैटरी को चार्ज करती है, जिससे बिजली की खपत होती है और दुर्घटना हो सकती है।
  • समान क्षमता वाली बैटरी
  • श्रृंखला में विभिन्न क्षमताओं वाली बैटरियों को कनेक्ट करें। उदाहरण के लिए, एक ही बैटरी उम्र बढ़ने की डिग्री से भिन्न हो सकती है। छोटी क्षमता वाली बैटरियां पहले पूरी तरह से डिस्चार्ज होंगी, फिर आंतरिक प्रतिरोध बढ़ेगा। श्रृंखला में कनेक्ट होने पर आपको उसी बैटरी का उपयोग करने की भी आवश्यकता है। अन्यथा, श्रृंखला में विभिन्न क्षमताओं के साथ बैटरियों को जोड़ने के बाद (उदाहरण के लिए, एक ही बैटरी उम्र बढ़ने की डिग्री में भिन्न हो सकती है), छोटी क्षमता वाली बैटरी पहले पूरी तरह से डिस्चार्ज हो जाएगी, फिर आंतरिक प्रतिरोध बढ़ जाएगा।
  • इस समय, बड़ी क्षमता वाली बैटरियों को छोटी क्षमता वाली बैटरियों के आंतरिक प्रतिरोध के माध्यम से डिस्चार्ज किया जाएगा, और फिर रिवर्स चार्ज किया जाएगा। इस तरह, लोड पर वोल्टेज बहुत कम हो जाएगा, बैटरी काम नहीं कर पाएगी, और बड़ी क्षमता वाली बैटरी केवल छोटी क्षमता वाली बैटरी के बराबर होती है। लंबे समय तक इस्तेमाल से दुर्घटना हो सकती है।
  • बैटरी पैक को उच्च स्तर की स्थिरता (क्षमता, आंतरिक प्रतिबाधा, वोल्टेज, निर्वहन वक्र, चक्र जीवन) की आवश्यकता होती है।
  • बैटरी पैक का चक्र जीवन एकल बैटरी की तुलना में कम होता है।
  • अलग-अलग बैटरियों में अलग-अलग वोल्टेज होते हैं। समानांतर में कनेक्ट होने के बाद, हाई-वोल्टेज बैटरी लो-वोल्टेज बैटरी को चार्ज करती है, जिससे बिजली की खपत होती है और दुर्घटना हो सकती है।
  • इसे सीमित परिस्थितियों (चार्जिंग, डिस्चार्जिंग करंट, चार्जिंग मोड, तापमान आदि सहित) के तहत उपयोग करने की आवश्यकता है।
  • लिथियम बैटरी पैक बनने के बाद, बैटरी वोल्टेज और क्षमता में काफी वृद्धि होगी, इसलिए इसे संरक्षित किया जाना चाहिए। इसे चार्जिंग बैलेंस, तापमान, वोल्टेज और ओवरकुरेंट मॉनिटरिंग की भी आवश्यकता होती है।
  • बैटरी पैक को वोल्टेज और क्षमता की डिज़ाइन आवश्यकताओं को पूरा करने की आवश्यकता होती है।
